Markdown 画流程图使用详解（有道云笔记）
使用了一段时间的有道云笔记，用Markdown来做帮助文档很方便。今天想在文档里插入流程图，一直都是使用Microsoft Visio画流程图，截图后Markdown插入本地图片不支持，好在有道云笔记Markdown支持流程图。
那么怎么使用Markdown 画流程图呢？查看 有道云笔记Markdown指南 帮助，关于流程图的例子并没有详细说明。
举个例子
```
graph LR
A[取得微信code请求登录]--> B{用户是否存在}
B --> |是| C[登录]
B --> |否| D[手机验证码]
D --> |验证通过|C
```
说明：
第一行graph 后面LR代表流程图是横着的，想要竖着设置为TD即可，注意字母必须大写
第二行设置A点B点用–>链接，[]长方形(Visio-流程)，{} 菱形(判断),其中()圆角长方形，例子未使用到
–>|内容| ，||里面的内容代表连线上的内容

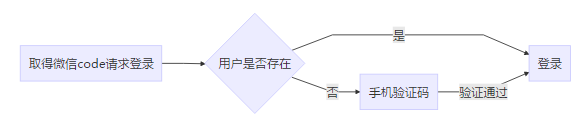

具体画成的图像如下：
